視頻圖像處理裝置
CV-170
主機內置LED光源，HDTV和NBI的組合現現已推出
注冊號：國械注進20152221796

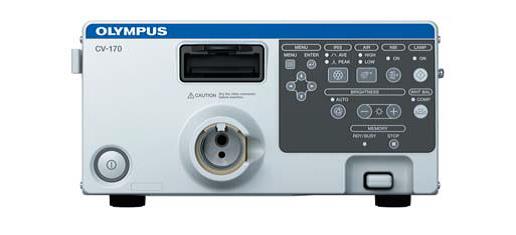

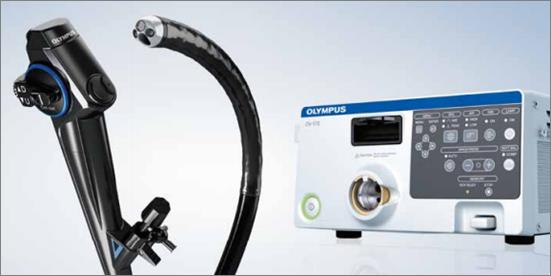

OLYMPUS CV-170
主要特點
兼容EVIS 100/130/140系列，奧智150系列，EVIS EXERA 160系列，EVIS EXERA II 180系列和GI/BF/VISERA系列內鏡。*請注意有一些例外。

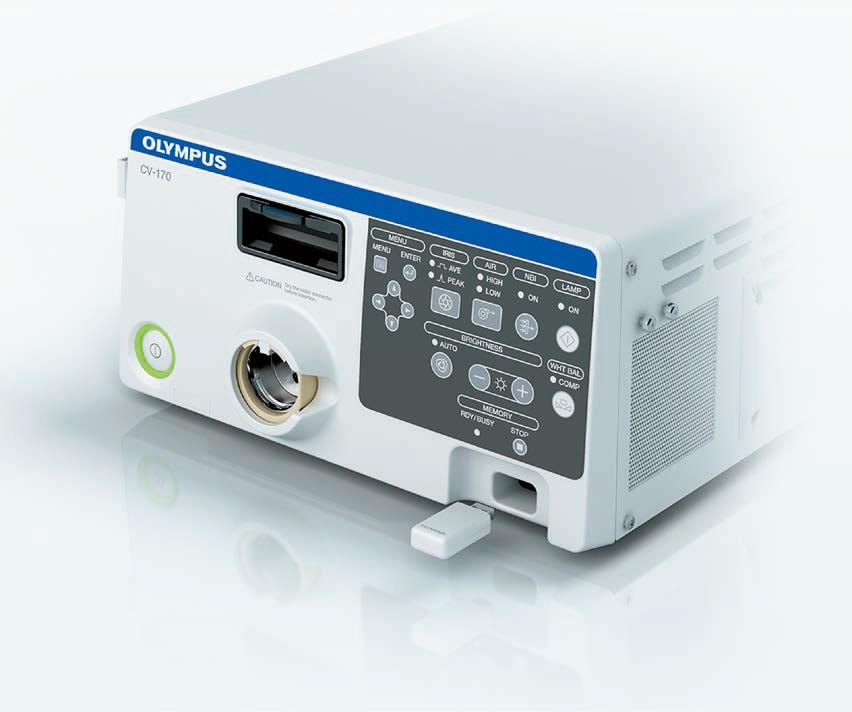

采用LED技術的緊湊設計

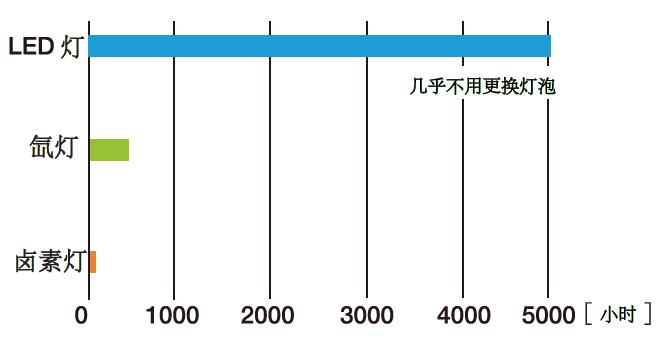

CV-170圖像處理裝置內置了LED燈，這足夠達到進行胃鏡觀察所需的亮度水平。另外，因?yàn)長ED光源擁有更長的使用壽命，所以幾乎不需要更換燈泡。這樣維護時間和運行成本都大大降低。
便攜式存儲設備的兼容性
便攜式存儲設備（MAJ-1925）已經成為了數據交換的公認標準。現在，奧林巴斯提供了兼容CV-170的存儲器端口。一個高速專用便攜式2GB存儲器，可與電腦兼容，CV-170會自動將已經采集的圖片傳輸至存儲器，您也可以將電腦或其他記錄設備的信息下載到改存儲器上。這樣可以保存系統設定，用戶預設信息和患者數據。該存儲器的高速記錄讓數據管理變得快速而高效。

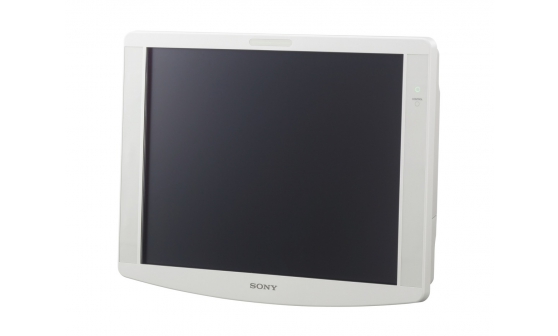

專用顯示器LMD-1951MC
19英寸液晶顯示器，高亮度、高對比度及優異的畫面還原度
多種顯示模式，包括鏡像畫面、畫中畫模式，能夠同時查看不同的實時圖像
支持廣泛的輸入/輸出端口，包括復合、Y/C、RGB/分量、HD15和DVI-D輸入。內置的選配端口可以實現HD-SDI/SD-SDI信號的輸入/輸出。

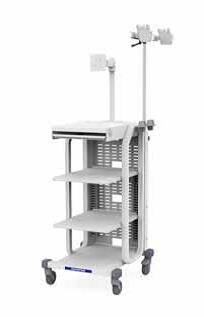

專用臺車TC-A5
可兼容OLYMPUS各類設備（EUS設備除外），搭載大尺寸監視器（如OEV262H），有效收納設備線纜，簡潔小巧，外觀整齊劃一，節省內鏡室空間。

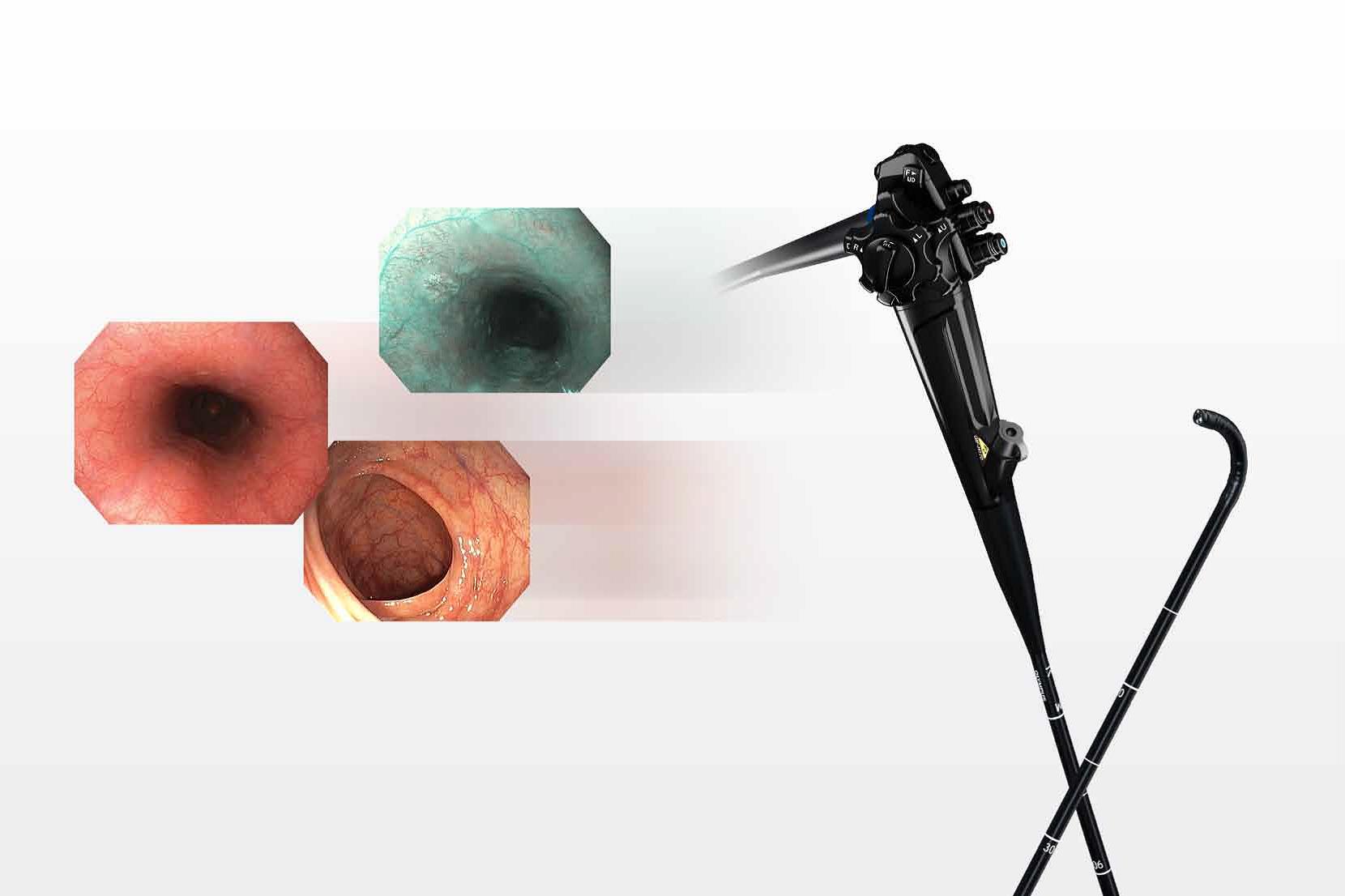

得益于先進的觀察性能， HDTV圖像的抓取和處理過程，讓常規篩查更進一步
成像精確
HDTV
得益于HDTV成像能力，170內鏡系統帶來邊緣銳利、細節清晰的高分辨率的圖像
GIF-H170 CF-H170L/I
NBI（窄帶成像）
NBI增強了黏膜表面的毛細血管和其他構造的清晰度，*大程度地減少了侵入檢查（如不必要的活檢），改善了檢查質量。NBI在170內鏡系統中得以實現，與HDTV相結合，極大程度地改善了診療效率。
GIF-H170 CF-H170L/I

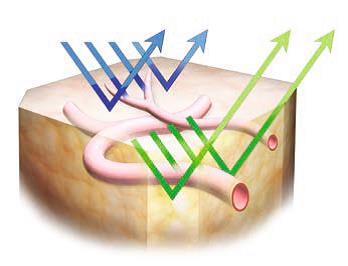

NBI原理
NBI是一種光學圖像增強技術，用于增強黏膜表面的血管和其他結構的觀察效果。因?yàn)槲改c道主要由血管和黏膜構成，窄波光可以穿過組織表面，被血紅蛋白強烈吸收，是強調兩者對比度的理想光源。

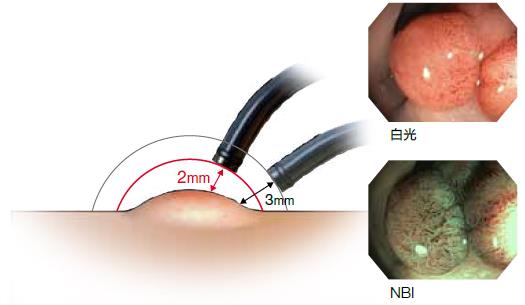

近距離對焦
近距離觀察時，將內鏡先端靠近黏膜至2mm處，可獲得放大的特寫圖像。

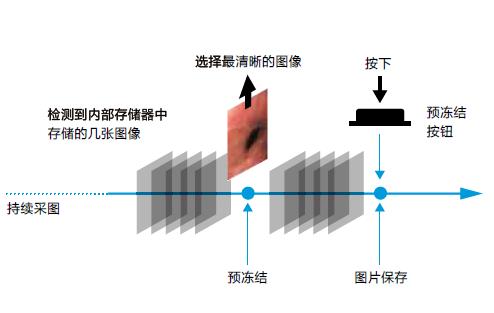

預凍結功能
新的預凍結功能節省時間，同時增加醫生采集靜態圖片時的成就感。新型的CV-170可以自動緩沖持續且快速的一系列進程圖像。當采集靜態圖像時，預凍結功能會分析并保存前幾張圖像中*清晰的一張。這個功能可以幫助醫生在*短的時間內獲得清晰的圖像記錄。
構造強調
構造強調功能通過復雜的計算來降低噪音，增加內鏡圖像的銳度。它突出了黏膜微妙的組織紋理和細微的顏色變化。除了常用的A型強調之外，增加了B型強調。通常，傳統的A型強調用于對下消化道較大的黏膜組織進行高對比度的觀察，B型強調適用于觀察上消化道的血管組織。
構造強調A7 構造強調B7
防水接頭
與前代內鏡產品不同，170內鏡系統無需防水帽。這讓清洗消毒過程變得更加簡單。同時，將意外進水造成的維修風險降到*低。新型的防水接頭改善了使用效率，同時可幫助促進清洗消毒室的配置和周轉。
可變硬度
通過調節軟硬度調節環，奧林巴斯電子結腸鏡的硬度可以改變。這樣可以根據每個病例的具體情況對內鏡的軟硬度進行調節，以適應腹部解剖結構比較特殊的患者和不同醫生的操作感受。
產品規格
內窺鏡視頻圖像處理裝置CV-170
電源 | |
電壓 | 100-240V AV (NTSC)/220-240V AC(PAL); 誤差±10% |
頻率 | 50/60Hz，誤差±1Hz |
額定輸入 | 200VA |
尺寸 | |
尺寸（寬x高x深） | 295x145x425mm（寬x高x深） |
重量 | 11.0公斤 |
分級（醫用電氣） | |
放電極保護級別 | I級 |
應用部件對電極的保護程度 | 取決于應用部件本身。或參考應用部件（攝像頭或電子內鏡）的詳情。 |
防爆保護級別 | 圖像處理裝置應遠離明火(來源：成貫儀器) |
觀察 | |
照明燈 | LED燈 |
模擬HDTV信號輸出 | 可以選擇RGB（1080/60I：NTSC）/（1080/50I：PAL）或YPbPr（1080/60I：NTSC）/（1080/50I：PAL）輸出）。 |
模擬SDTV信號輸出 | （480/60I：NTSC）/（576/50I：PAL），Y/C（480/60I：NTSC）/（576/50I：PAL）和RGB（480/60I：NTSC）/（576/50I：PAL）：可同時輸出 |
數字信號輸出 | 可選擇HD-SDI（SMTPE 292M），SD-SDI（SMPTE 259M）和DVI（WUXGA，1080p或SXGA）。 |
白平衡調整 | 使用前面板上的白平衡按鈕可以進行白平衡調整。 |
色調調整 | 紅調：±8，藍調：±8，色度調節：±8 |
自動增益控制（AGC） | 由于內窺鏡的遠端離物體太遠，當光不足時，圖像可以被電子放大。 |
降噪 | 圖像處理過程中自動降噪 |
測光 | 可以使用前面板上的“測光模式”開關選擇自動測光模式。峰值：根據內窺鏡圖像的*亮部分調節亮度。平均值：根據內窺鏡圖像的平均亮度調節亮度(來源：成貫儀器) |
圖像增強設置 | 內窺鏡圖像中的精細圖案或邊緣可以電性地增強以增加圖像清晰度。 可以根據用戶設置選擇結構增強或邊緣增強 · 結構增強：增強圖像中精細圖案的對比度。 · 邊緣增強：增強內窺鏡圖像的邊緣。 |
凍結 | 使用內窺鏡或鍵盤上的“FREEZE”鍵凍結內窺鏡圖像 |
NBI觀察 | 這是使用窄帶觀察光的光學數字觀察之一 |
遙控 | DVR，視頻打印機，圖像文件系統，沖洗泵，內窺鏡二氧化碳調節裝置可以控制（僅限指定型號）。 |
文檔 | |
患者數據 | 內鏡上可顯示以下數據 患者ID，患者姓名，性別，年齡，出生日期，記錄日期（時間，秒表），評論可顯示在內窺鏡圖像屏幕中。 |
顯示記錄狀態 | 便攜式存儲器和內部緩沖器，DVR，視頻打印機，圖像文件系統可以顯示在顯示器上。 |
提前登記患者資料 | 患者ID，患者姓名，性別和年齡，可登記多達50名患者的出生日期。 |
便攜式內存 | |
媒體 | MAJ-1925（奧林巴斯） |
錄制格式 | TIFF：無壓縮，JPEG（1/5）：約1/5壓縮，JPEG（1/10）：約1/10壓縮 |
錄像數量 | TIFF：約 227張圖像，JPEG（1/5）：約1024張圖像，JPEG（1/10）：約2048張圖片 |
可兼容EVIS 100/130/140系列，奧智150系列，EVIS EXERA 160系列，EVIS EXERA II 180系列和GI/BF/VISERA系列內鏡。
電子胃鏡 GIF-H170 | 電子胃鏡 GIF-XP170N | 電子結腸鏡 CF-H170L/I | ||
光學系統 | 視野角度 | 140° | 140° | 140° |
視野方向 | 前視 | 前視 | 前視 | |
景深 | 2-100mm | 3-100mm | 2-100mm | |
插入部 | 先端部外徑 | 9.2mm | 5.4mm | 12.8mm |
插入部外徑 | 9.2mm | 5.8mm | 12.8mm | |
有效長度 | 1030mm | 1100mm | L ： 1680mm I ： 1330mm | |
鉗子管道 | 鉗子管道內徑 | ≥ 2.8mm | ≥ 2.15mm | ≥ 3.7mm |
*小可視距離 | 距先端3.0mm | 距先端2.0mm | 距先端5.0mm | |
內鏡圖像上附件的伸出方向 |
|
|
| |
高頻電燒 | 灼燒治療 | 可兼容 | 可兼容 | 可兼容 |
彎曲部 | 彎曲角度 | 上210°下90° | 上210°下90° | 上180°下180° |
右100°左100° | 右100°左100° | 右160°左160° | ||
全長 | 1350mm | 1420mm | L ： 2005mm I ： 1655mm | |
國食藥監械（進）字2014第3222972號 | 國食藥監械（進）字2014第3222973號 | 國食藥監械（進）字2014第3222945號 | ||
